Материнские платы

Характеристика                                 Значение

Производитель                                    Gigabyte

Модель                                                 B760M-E DDR5 (Rev. 1.0)

Форм-фактор                                      Micro-ATX (230 мм x 215 мм)

Чипсет                                                  Intel B760

Сокет (Разъем ЦП)                             LGA 1700

Поддерживаемые процессоры         Intel Core 14/13/12 поколений

Схема питания (VRM)                      Гибридная 6+1+1 фазы

Тип памяти                                          DDR5

Количество слотов ОЗУ                    2 DIMM (Двухканальный режим)

Макс. частота ОЗУ (Разгон)             До 7200 МГц (XMP)

Макс. объем ОЗУ                                До 96 ГБ (или 128 ГБ, зависит от ОЗУ)

Слоты M.2 (NVMe/SATA)                2 (PCIe 4.0 x4)

Порты SATA III (6 Гбит/с)                4 шт. (с поддержкой RAID 0, 1, 5, 10)

Слот PCI-E x16                                   1 (PCIe 4.0 x16 с EZ-Latch)

Слоты PCI-E x1                                  1 (PCIe 3.0 x1)

Сетевой адаптер (LAN)                     Realtek Gigabit Ethernet (1 Гбит/с)

Видеовыходы на задней панели      D-Sub (VGA), HDMI (2.1), DisplayPort (1.2)

Порты USB на задней панели          4 x USB 3.2 Gen 1, 2 x USB 2.0

Аудиокодек                                          Realtek (7.1-канальный HD Audio)

Характеристика                                Значение

Производитель                                  Gigabyte

Модель                                                B760M GAMING X DDR4 (Rev. 1.0)

Форм-фактор                                     Micro-ATX (244 мм x 244 мм)

Чипсет                                                 Intel B760

Сокет (Разъем ЦП)                           LGA 1700

Поддерживаемые процессоры       Intel Core 14/13/12 поколений

Схема питания (VRM)                     Гибридная 8+1+1 фазы (60A DrMOS)

Тип памяти                                        DDR4

Количество слотов ОЗУ                  4 DIMM (Двухканальный режим)

Макс. частота ОЗУ (Разгон)           До 5333 МГц (O.C.)

Макс. объем ОЗУ                              До 128 ГБ

Слоты M.2 (NVMe/SATA)               2 (PCIe 4.0 x4, с радиатором Thermal Guard)

Порты SATA III (6 Гбит/с)              4 шт. (с поддержкой RAID 0, 1, 5, 10)

Слот PCI-E x16                                  1 (PCIe 4.0 x16 с EZ-Latch)

Слоты PCI-E x1                                 1 (PCIe 3.0 x1)

Сетевой адаптер (LAN)                   Realtek 2.5 Gigabit Ethernet (2.5G LAN)

Видеовыходы на задней панели     HDMI, DisplayPort

Порты USB на задней панели         3 x USB 3.2 Gen 1, 1 x USB 2.0/1.1

Аудиокодек                                        Realtek ALC897 (Hi-Fi Audio, 8-канальный HD

                                                              Audio)

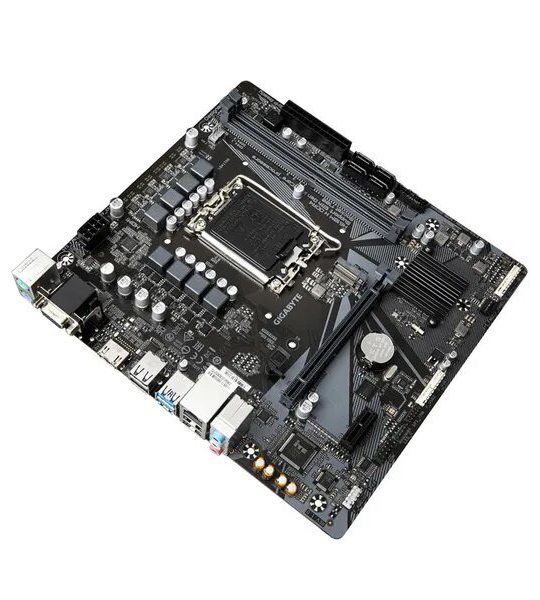

Характеристика                                 Значение

Производитель                                    Gigabyte

Сокет (Разъем ЦП)                             LGA 1700

Чипсет                                                  Intel H610 Express

Форм-фактор                                      Micro-ATX (mATX)

Тип памяти                                          DDR4

Количество слотов ОЗУ                    2 DIMM

Макс. частота ОЗУ                             3200 МГц

Макс. объем ОЗУ                                64 ГБ

Слот PCI-E x16                                   1 (PCIe 4.0 x16)

Слот M.2 для SSD                               1 (PCIe 3.0 x4)

Порты SATA III (6 Гбит/с)                2 шт.

Сетевой адаптер (LAN)                     Realtek GbE LAN (1000 Мбит/с)

Видеовыходы на задней панели      1 x HDMI 2.1

Порты USB на задней панели          2 x USB 3.2 Gen 1, 4 x USB 2.0

Аудиокодек                                          Realtek Audio CODEC

• Совместимость с процессорами Intel® Core™ 14-/13-/12-поколения
• Непревзойденная производительность: гибридный цифровой VRM-модуль, схема питания 6+1+1 фазы
• 2 канала DDR4: 2*DIMMs XMP Memory Module Support
• Дисковая подсистема нового поколения: 2 разъема M.2 PCIe 4.0 x4
• EZ-фиксаторы: Разъем PCIe 4.0x16 с функцией быстрой разблокировки устройства
• Высокоскоростные сетевые интерфейсы: GbE LAN
• Расширенные коммуникационные возможности: HDMI, D-Sub
• Функция Smart Fan 6: Массив датчиков температуры, гибридные разъемы для вентиляторов, функция FAN STOP

Характеристика                           Значение

Производитель/Модель              Gigabyte Z790M AORUS ELITE

Форм-фактор                                microATX (mATX)

Сокет ЦП                                       LGA 1700

Чипсет                                            Intel Z790

Тип/Кол-во слотов ОЗУ              DDR5, 4 x DIMM

Макс. частота ОЗУ (OC)            До 7600 МГц (O.C.)

Макс. объем ОЗУ                         До 192 ГБ (для новых модулей)

Слоты PCIe                                   1 x PCIe 5.0 x16 (Ultra Durable™ Armor)

                                                         1 x PCIe 4.0 x4

Разъемы M.2                                 3 x M.2 (PCIe 4.0 x4)

Разъемы SATA                             6 x SATA 6 Гбит/с

Сетевой адаптер                           Realtek 2.5GbE LAN

Аудио                                              Realtek Audio CODEC

Порты USB на задней панели    1 x USB 3.2 Gen 2x2 Type-C (20 Гбит/с)

                                                         1 x USB 3.2 Gen 2 Type-A (10 Гбит/с)

                                                         Несколько USB 3.2 Gen 1 и USB 2.0

Видеовыходы                               1 x HDMI, 1 x DisplayPort

VRM                                               Twin 12+1+1 Phases Digital VRM

Особенности                                  Q-Flash Plus (обновление BIOS без ЦП/ОЗУ/видео), EZ-Latch Plus

Характеристика                                      Значение

Производитель                                        Gigabyte

Сокет (Разъем ЦП)                                  LGA 1700

Чипсет                                                       Intel Z790 Express

Форм-фактор                                           ATX (Standard-ATX)

Тип памяти                                              DDR5

Количество слотов ОЗУ                         4 DIMM

Макс. частота ОЗУ (OC)                        До 7600 МГц (O.C.)

Макс. объем ОЗУ                                    192 ГБ (или 256 ГБ)

Слот PCI-E x16                                        1 (PCIe 5.0 x16)

Слоты M.2 для SSD                                3 шт. (PCIe 4.0 x4)

Порты SATA III (6 Гбит/с)                    4 шт.

Сетевой адаптер (LAN)                          Realtek 2.5GbE LAN

Видеовыходы на задней панели          1 x HDMI 2.1, 1 x DisplayPort 1.2

Порты USB на задней панели              1 x USB Type-C (3.2 Gen 2), 1 x USB 3.2 Gen 2 Type-A, 4 x USB 3.2 Gen 1, 2 x USB 2.0/1.1

Аудиокодек                                               Realtek Audio CODEC

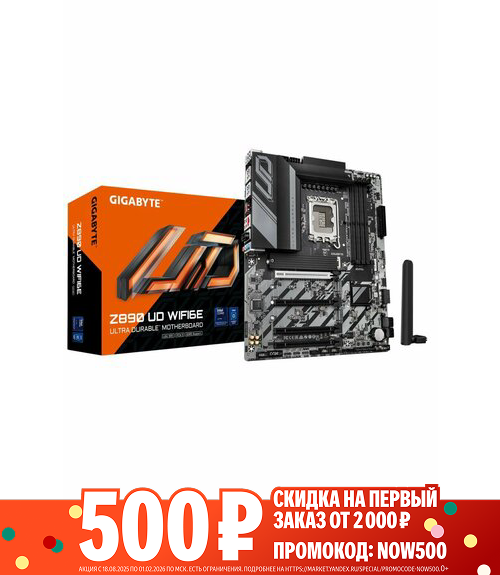

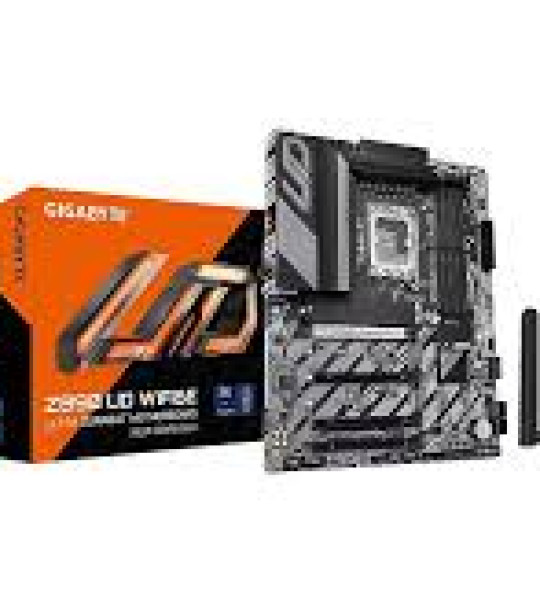

Характеристика                                Значение

Производитель/Модель                   GIGABYTE Z890 UD D5 WIFI (или WIFI 6E)

Форм-фактор                                     ATX

Сокет ЦП                                            LGA 1851

Чипсет                                                 Intel Z890 Express Chipset

Тип/Кол-во слотов ОЗУ                   DDR5, 4 x DIMM

Макс. частота ОЗУ (OC)                  До 9200 МТ/с+ (O.C.)

Макс. объем ОЗУ                              До 256 ГБ

Слоты PCIe                                        1 x PCIe 5.0 x16

                                                              2 x PCIe 4.0 x4

Разъемы M.2 (Всего)                         4 (1 x PCIe 5.0 x4, 3 x PCIe 4.0 x4)

Разъемы SATA                                  4 x SATA 6 Гбит/с

Сетевой адаптер (LAN)                    Realtek 2.5GbE LAN

Беспроводная связь                          Wi-Fi 6E (802.11ax)

Порты USB (на задней панели)      USB4 Type-C (40 Гбит/с, с DP-Alt)

                                                              USB 3.2 Gen 2 Type-A

                                                              USB 3.2 Gen 1 Type-A

Схема питания (VRM)                     12*+1+2 фазы (60A DrMOS)

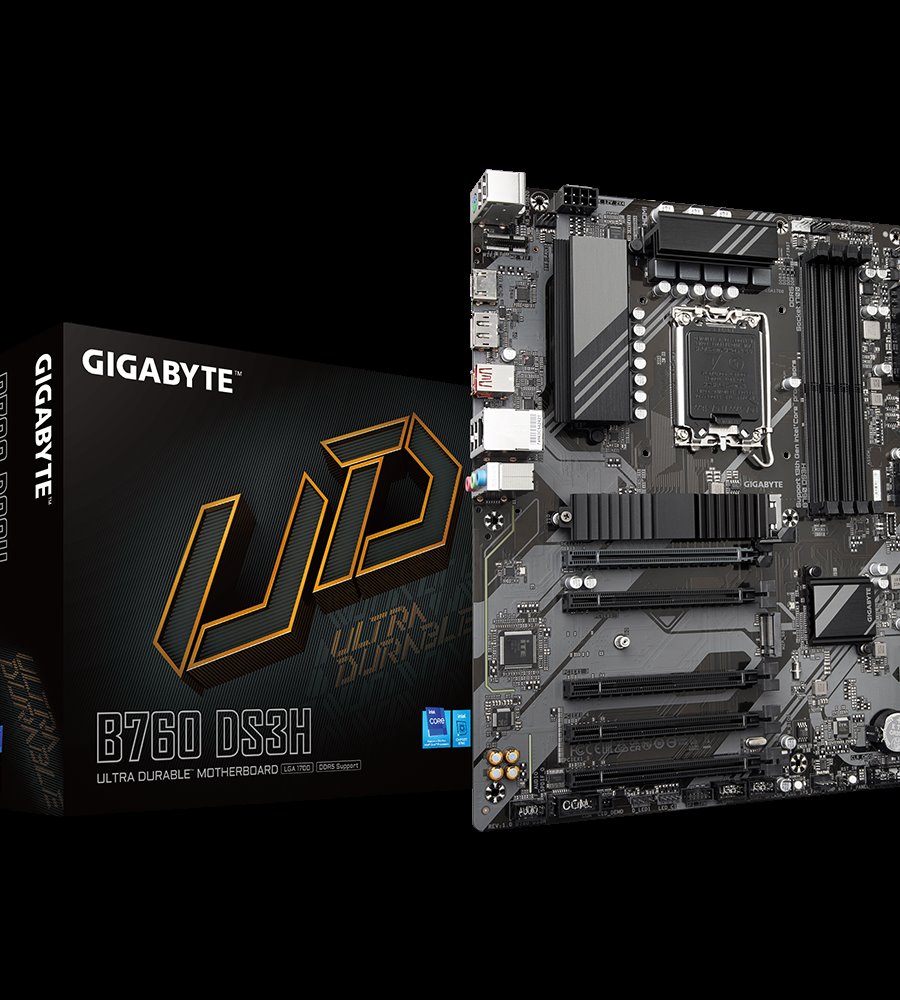

Характеристика                         Значение

Производитель                            Gigabyte

Модель                                         B760 DS3H DDR5 (Rev. 1.0)

Форм-фактор                              ATX (305 мм x 244 мм)

Чипсет                                          Intel B760

Сокет (Разъем ЦП)                     LGA 1700

Поддерживаемые процессоры Intel Core 14/13/12 поколений

Схема питания (VRM)              Гибридная (Типично 6+2+1 фазы)

Тип памяти                                  DDR5

Количество слотов ОЗУ            4 DIMM (Двухканальный режим)

Макс. частота ОЗУ                     До 7600 МГц (в разгоне XMP)

Макс. объем ОЗУ                        До 192 ГБ (или 256 ГБ, зависит от ревизии)

Слоты M.2 (NVMe/SATA)        2 (PCIe 4.0 x4)

Порты SATA III (6 Гбит/с)        4 шт. (с поддержкой RAID 0, 1, 5, 10)

Слот PCI-E x16                           1 (PCIe 4.0 x16)

Слоты PCI-E x1                          4 (PCIe 3.0 x1)

Сетевой адаптер (LAN)             Realtek 2.5 Gigabit Ethernet (2.5G LAN)

Видеовыходы на задней панели          HDMI, DisplayPort

Порты USB на задней панели  USB Type-C (3.2 Gen 2), USB 3.2 Gen 2 (Type-A), USB

                                                       3.2 Gen 1, USB 2.0

Аудиокодек                                  Realtek Audio (HD Audio)
